概述：

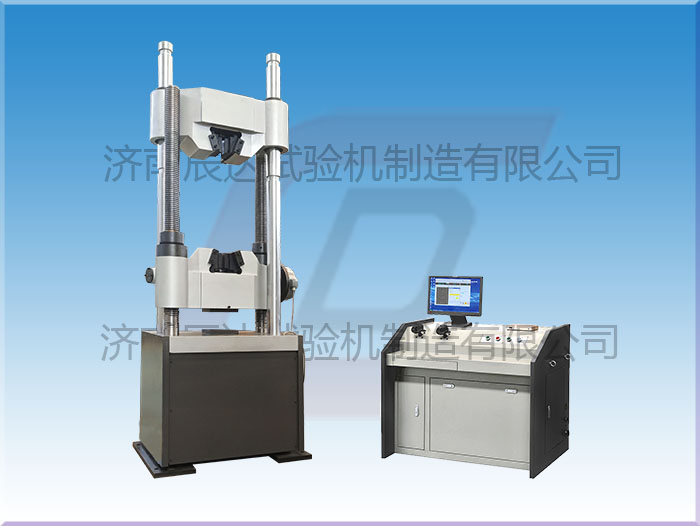

WEW-C系列液壓萬能試驗機采用油缸下置式主機，PCI測控卡及液壓萬能試驗機通用控制系統，實現了試驗機的試驗力、試樣變形和活塞位移等參量的閉環控制；控制軟件包采用了計算機虛擬儀器技術，實現了試驗力、試驗力峰值、活塞位移、試樣變形及試驗曲線的屏幕顯示；使用戶具有了自主設置控制模式的能力；另外，該軟件還實現了GB/T228《金屬材料 室溫拉伸試驗方法》要求的金屬拉伸試驗數據的自動處理。
2 適用范圍
可用于金屬材料及非金屬材料的拉伸、壓縮及彎曲試驗。廣泛應用于建材、冶金、科研單位、大專院校、質量檢測中心和商品檢驗部門，是一種理想的生產、科研和教學等行業的試驗設備。
3 主要技術指標及規格
|
規格型號 |
WEW-300C |
WEW-600C |
WEW-1000C |
|
最大負荷（kN） |
300 |
600 |
1000 |
|
試驗機準確度等級 |
1級 |
1級 |
1級 |
|
試驗力示值相對誤差 |
±1％以內 |
±1％以內 |
±1％以內 |
|
試驗力測量范圍 |
1％－100％FS |
1％－100％FS |
1％－100％FS |
|
變形測量范圍 |
1%--100%FS |
1%--100%FS |
1%--100%FS |
|
變形示值相對誤差 |
±1％以內 |
±1％以內 |
±1％以內 |
|
應力加載速率范圍 |
1-100mpa/S |
1-100mpa/S |
1-100mpa/S |
|
主油缸活塞行程 |
200 |
200 |
200 |
|
主油缸活塞上升速度(mm/min) |
0～60 |
0～60 |
0～60 |
|
中橫梁升降速度(mm/min) |
300 |
300 |
300 |
|
立柱數 |
4 |
4 |
4 |
|
立柱間有效距離 |
530 |
530 |
640 |
|
最大拉伸空間 |
800 |
800 |
800 |
|
最大壓縮空間 |
700 |
700 |
700 |
|
圓試樣夾塊的夾持范圍 |
Φ6～Φ26 |
Φ6～Φ40 |
Φ6～Φ60 |
|
板試樣夾持厚度 |
0～15 |
0～30 |
0～40 |
|
壓板尺寸 |
?140 |
?140 |
200*200*20 |
|
主機外形尺寸（長×寬×高mm） |
900*580*2200 |
900*580*2200 |
1150×750×2500 |
|
油源外形尺寸（長×寬×高，mm） |
850×1200×1400 |
850×1200×1400 |
850×1200×1400 |
|
總功率（kW） |
2.1 |
2.1 |
2.5 |
|
重量 |
1800 |
1800 |
3500 |
