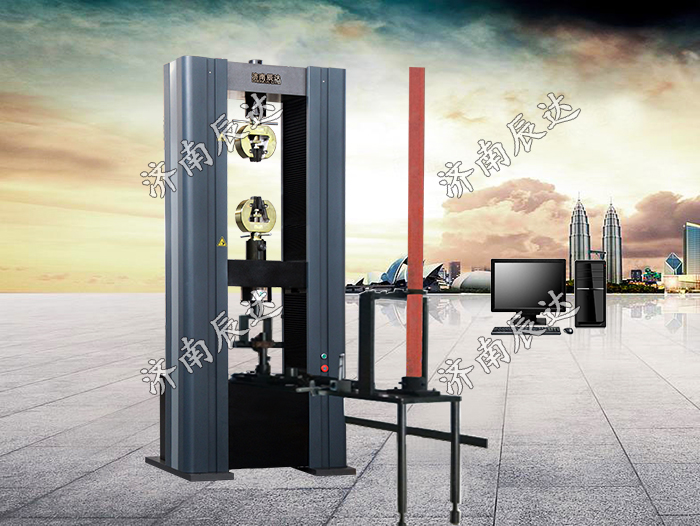

WDW-150承插型盤扣式鋼管支架構件試驗機

一、產品使用領域：

該產品廣泛用于金屬、非金屬材料的拉、壓、等力學性能試驗，并配以相應的拉伸壓縮附具。適用于質量監督、教學科研、航空航天、鋼鐵冶金、汽車、橡膠塑料、編織材料等各種試驗領域的力學試驗。

二、依據標準：

滿足國家標準GB/T16491-2008 《電子式萬能試驗機》、GB/T228-2010《金屬材料 室溫拉伸試驗方法》、GB/T7314-2005《金屬壓縮試驗方法》JGT503-2016《承插型盤扣式鋼管支架構件》的要求，符合GB、ISO、ASTM、DIN等多種標準的數據處理?？梢苑嫌脩舻囊蠹疤峁┑臉?biāo)準。

三.重點描述：

主機：主機為臺式雙空間門式結構。傳動原理為電機經同步齒型帶和行星輪減速系統減速后拖動滾珠絲杠副旋轉，從而帶動中橫梁上下移動完成試驗，傳動平穩，噪音低。

四.技術指標：

1. 試驗機等級：1級

2. 試驗力指標：

最大值： 150kN

試驗力測量范圍：1%~100%

試驗力準確度：優于示值的±1％

3. 位移：

橫梁位移示值相對誤差：±1%

位移分辨力：0.001mm

4. 速度：

速度范圍：0.005mm/min ~ 500mm/min無級調速

橫梁速度相對誤差：優于示值的±1％

5. 主機參數：

移動橫梁總行程：900mm

有效拉伸空間：550mm

有效壓縮空間：800mm

有效試驗寬度：500mm

6. 工作環境： 室溫10～35℃，濕度20%～80%

7. 力控速率調節范圍：0.005--5%Fs/s；

8. 變形速率調節范圍：0.02—5%Fs/s;

9. 恒力、恒位移、恒變形控制范圍：0.5%~100%Fs
