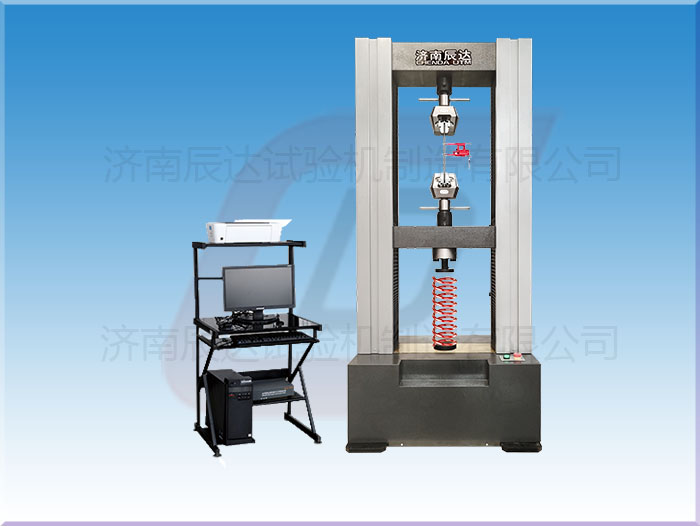

TLW-10/20/50/100微機控制彈簧拉壓試驗機
更新時間：2017-09-07 14:42:20點擊次數：次
TLW-10/20/50/100微機控制彈簧拉壓試驗機依據國家彈簧拉壓試驗機標準規定的技術要求制成，專業設計的自動控制和數據采集系統，實現了數據采集和控制過程的全數字化調整。能對拉簧、壓簧、碟簧、塔簧、板簧、卡簧、片彈簧、復合彈簧、氣彈簧、模具彈簧、異形彈簧等精密彈簧的拉力、壓力、位移、剛度等強度試驗和分析。
二、 主要技術指標
1、 樣式：門式；
2、最大試驗力： 10KN、20KN、50 KN、100KN
3、試驗力分檔：×1、×2、×5、×10、四檔；
4、量程: 2%-100%；
5、試驗力準確度：±1%；
6、位移分辨率： 0.01mm；
7、位移測量準確度：± 1%；
8、拉伸行程： 650mm（可增大）；
9、壓縮行程： 650mm（可增大）；
11、位移速度控制范圍： 0.05mm～500mm分檔可調；
12、位移速度控制精度：± 1%；
14、變形示值誤差：≤±（ 50+0.15L）；
15、外觀：應符合GB/T2611要求；
16、成套性：符合標準要求；
18、供電電源：220V,50Hz；
三、功能介紹
1.自動標定：系統可自動實現示值準確度的標定；
2.可自動求取位移對應的力值；
3.檔位轉換：根據試驗力的大小切換到適當?shù)牧砍?，以確保測量數據的準確性；
4.自動顯示：在整個試驗過程中，實時顯示試驗力、峰值、試驗狀態；
5.自動控制：試驗參數輸入完畢,可自動完成試驗過程；
6.破斷判斷:試樣斷裂后,移動橫梁自動停止移動；
7.限位保護:具有機械和程控兩級限位保護功能。
四、系統配置
1.主機一臺；
2.專用拉伸、壓縮輔具各一套（滿足用戶要求）；
3交流伺服電機及交流伺服調速系統各一套；
4.精密減速機一套；
5.高精度負荷傳感器一只；
6.單片機控制系統一套。
